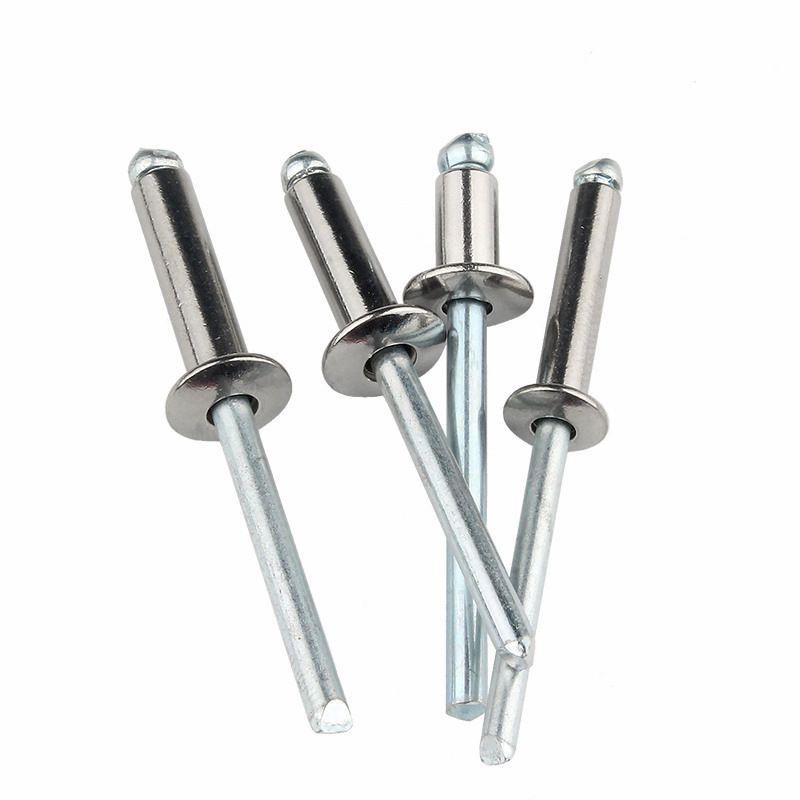

Đinh tán mù, also known as pop rivets, are permanent mechanical fasteners used when only one side of a workpiece is accessible. They consist of a cylindrical body (shell) with a mandrel through the center. Trong quá trình lắp đặt, trục gá bị kéo vào trong vỏ khiến mặt mù bị biến dạng và tạo thành đầu phụ kẹp các vật liệu lại với nhau.
Thuật ngữ "mù" đề cập đến điều kiện lắp đặt chứ không phải bản thân dây buộc. Loại đinh tán này được ứng dụng rộng rãi trong lắp ráp ô tô, chế tạo kim loại tấm, kết cấu hàng không vũ trụ, tấm ốp tòa nhà và sản xuất chung, nơi khả năng tiếp cận bị giới hạn ở một bên.
Một đinh tán mù bao gồm bốn phần chính:
| Thành phần | Sự miêu tả |
| Thân đinh tán (vỏ) | Hình trụ rỗng có đầu được tạo hình sẵn (thường có hình vòm hoặc chìm) |
| trục gá | Thân bên trong có điểm đứt được thiết kế để tách ra ở một lực kéo cụ thể |
| Đầu cài đặt (trên dụng cụ) | Bộ phận dụng cụ giữ trục gá và cung cấp lực kéo |
| Đầu bên mù | Phần bị biến dạng được tạo ra trong quá trình cài đặt để kẹp vật liệu từ phía không thể tiếp cận được |
Nguyên lý hoạt động: Dụng cụ đinh tán kẹp chặt trục gá và kéo ra ngoài. Khi trục tâm được rút ra, đầu mở rộng của nó buộc thân đinh tán mở rộng hướng tâm về phía mù, tạo thành một đầu hình củ hành. Ở một lực căng xác định trước, trục gá bị đứt ở điểm cổ của nó, khiến đinh tán cố định ở đúng vị trí.
Việc lựa chọn vật liệu đinh tán phải dựa trên vật liệu cơ bản được nối, mức độ tiếp xúc với môi trường và các yêu cầu về tải trọng cơ học.
Đinh tán nhôm (có trục thép hoặc nhôm)
Loại phổ biến nhất, phù hợp cho lắp ráp chung
Nhẹ, độ bền cắt và độ bền kéo vừa phải
Được sử dụng cho tấm kim loại, ống dẫn HVAC, sản phẩm tiêu dùng, nội thất ô tô
Đinh tán bằng thép (mạ kẽm hoặc trơn)
Độ bền cao hơn nhôm
Thích hợp cho các ứng dụng kết cấu và vật liệu nặng
Dùng trong khung thép, bảo vệ máy móc, thiết bị công nghiệp
Đinh tán bằng thép không gỉ
Chống ăn mòn, thích hợp cho môi trường ngoài trời và biển
Độ bền và độ cứng cao hơn, yêu cầu các công cụ lắp đặt mạnh hơn
Được sử dụng trong phần cứng hàng hải, tấm ốp kiến trúc, thiết bị xử lý hóa chất
Đinh tán bằng đồng và đồng thau
Độ dẫn điện tốt và chống ăn mòn
Được sử dụng trong các ứng dụng điện, phần cứng trang trí, đồ da
Đinh tán Monel (hợp kim niken-đồng)
Khả năng chống ăn mòn tuyệt vời trong môi trường nước biển và hóa chất
Độ bền cao và khả năng chịu nhiệt độ
Được sử dụng trong kỹ thuật hàng hải, nhà máy hóa chất, công trình ngoài khơi
Diameter: The rivet diameter refers to the outer diameter of the body. Các kích thước phổ biến bao gồm 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Việc lựa chọn đường kính dựa trên yêu cầu chịu tải: đường kính lớn hơn mang lại độ bền cắt và độ bền kéo cao hơn.
Phạm vi kẹp: Đây là tổng độ dày của vật liệu được nối. Mỗi kích thước đinh tán bao gồm một phạm vi độ bám cụ thể, thường do nhà sản xuất cung cấp.
| Đường kính | Phạm vi cầm điển hình | Độ dày ứng dụng |
| 2,4 mm | 1,0 ~ 3,0 mm | Tấm mỏng và thiết bị điện tử |
| 3,2 mm | 1,5 ~ 4,5 mm | Tấm kim loại nhẹ |
| 4,0 mm | 2,0 ~ 5,0 mm | Lắp ráp tấm vừa |
| 4,8 mm | 2,5 ~ 6,5 mm | Kết nối cấu trúc chung |
| 6,4 mm | 3,0 ~ 8,0mm | Ứng dụng hạng nặng |
Quy tắc quan trọng: Phạm vi kẹp phải bao phủ độ dày vật liệu thực tế. Nếu đinh tán quá ngắn, nó không thể tạo thành đầu mù thích hợp, dẫn đến hỏng khớp. Nếu quá dài, trục gá có thể không gãy gọn gàng, khiến phần thân thừa nhô ra.
Việc chuẩn bị lỗ thích hợp là điều cần thiết để đạt được hiệu suất đinh tán đáng tin cậy.
Đường kính lỗ: Lỗ phải lớn hơn đường kính thân đinh tán 0,1 ~ 0,2 mm. Các lỗ quá khổ làm giảm độ bền cắt và cho phép chuyển động khớp. Các lỗ có kích thước quá nhỏ có thể làm hỏng thân đinh tán trong quá trình chèn và có thể gây khó khăn cho việc lắp đặt.
| Đường kính đinh tán | Kích thước lỗ đề xuất |
| 2,4 mm | Φ2,5 ~ 2,6 mm |
| 3,2 mm | Φ3,3 ~ 3,4 mm |
| 4,0 mm | Φ4,1 ~ 4,2 mm |
| 4,8 mm | Φ4,9 ~ 5,0 mm |
| 6,4 mm | Φ6,5 ~ 6,6 mm |
Khoảng cách cạnh: Tâm lỗ phải có đường kính đinh tán ít nhất là 2× tính từ mép vật liệu. Khoảng cách cạnh không đủ sẽ dẫn đến vật liệu bị rách khi tải đinh tán.
Căn chỉnh vật liệu: Tất cả các lớp phải được căn chỉnh chính xác trước khi khoan hoặc đục lỗ. Các gờ phải được loại bỏ khỏi cả hai phía của lỗ để đảm bảo các mặt tựa của thân đinh tán phẳng với phôi.
Bước 1: Chọn đinh tán chính xác Xác nhận đường kính, phạm vi kẹp và vật liệu phù hợp cho ứng dụng.
Bước 2: Chuẩn bị phôi Khoan hoặc đục lỗ xuyên qua tất cả các lớp. Loại bỏ các gờ và làm sạch bề mặt. Kẹp các vật liệu lại với nhau để tránh bị tách rời trong quá trình tán đinh.
Bước 3: Chèn đinh tán Đặt đinh tán xuyên qua lỗ từ phía có thể tiếp cận được. Đầu được tạo hình trước phải nằm phẳng trên bề mặt trên. Đảm bảo thân đinh tán mở rộng hoàn toàn qua tất cả các lớp.
Bước 4: Định vị công cụ đinh tán Lắp đầu mũi thích hợp vào công cụ đinh tán. Đặt miếng mũi lên trên trục đinh tán, đảm bảo sự ăn khớp hoàn toàn.
Bước 5: Vận hành dụng cụ Bóp hoặc kích hoạt dụng cụ để kéo trục gá. Tiếp tục cho đến khi trục gá gãy ở điểm cổ được chỉ định. Một đinh tán được đặt đúng cách sẽ cho thấy đầu mù được hình thành hoàn chỉnh và trục gá bị gãy ngang bằng hoặc thấp hơn một chút so với đầu nhà máy.
Bước 6: Kiểm tra quá trình cài đặt Kiểm tra xem:
Người đứng đầu nhà máy ngồi sát vào vật liệu
Không có khoảng cách tồn tại giữa các vật liệu
Đầu mù được tạo hình hoàn chỉnh (có thể nhìn thấy từ phía có thể tiếp cận bằng cách kéo vật liệu lên nếu có)
Trục gá gãy sạch sẽ và ở độ sâu chính xác
| Khuyết điểm | Dấu hiệu có thể quan sát được | Nguyên nhân có thể xảy ra |
| Đầu mù không hoàn chỉnh | Mặt mù có ít hoặc không có biến dạng | Đinh tán quá dài so với độ dày vật liệu; lực kéo không đủ |
| Trục gá bị gãy trước khi ngồi | Trục gá gãy mà không cần kẹp vật liệu | Đầu mũi dụng cụ quá nhỏ; đinh tán quá ngắn; đóng gói vật liệu quá mức |
| Đầu xưởng bị hư hỏng | Vết nứt hoặc biến dạng ở phía tiếp cận được | Lực quá mức; công cụ sai lệch; vật liệu giòn |
| Khớp lỏng lẻo | Vật liệu có thể được tách ra hoặc di chuyển sau khi cài đặt | phạm vi cầm không chính xác; lỗ quá khổ; chu kỳ cài đặt không đủ |
| Trục gá bị kẹt trong dụng cụ | Mandrel không phóng ra sau giờ nghỉ | Mũi bị mòn; vật lạ trong dụng cụ; kích thước mũi không chính xác |
| Lỗ hình bầu dục hoặc biến dạng | Hình dạng lỗ bị biến dạng sau khi cài đặt | Lỗ quá khổ; vật liệu bị lệch; tải trọng bên quá mức |
Kìm đinh tán thủ công Thích hợp để sử dụng không thường xuyên và các ứng dụng nhẹ. Có sẵn các mẫu cho đường kính đinh tán lên tới 4,8 mm. Thiết kế đòn bẩy khác nhau: tay cầm đơn cho đinh tán nhỏ, tác động kết hợp cho kích thước lớn hơn.
Súng bắn đinh tán bằng khí nén Dụng cụ chạy bằng khí nén thích hợp cho sản xuất khối lượng lớn. Cung cấp lực kéo ổn định và thời gian chu kỳ nhanh hơn. Cần thiết cho các loại đinh tán có đường kính lớn và các loại thép không gỉ. Cung cấp không khí thường là 5 ~ 7 bar.
Dụng cụ đinh tán chạy bằng pin Di động và phù hợp cho các ứng dụng hiện trường. Cung cấp đủ lực cho hầu hết các loại đinh tán thông dụng có đường kính lên tới 4,8 mm. Công nghệ pin mang đến sự tiện lợi không dây nhưng có dung lượng chu kỳ hạn chế cho mỗi lần sạc.
Đinh tán thủy lực và phụ Được sử dụng cho các ứng dụng công nghiệp nặng, bao gồm cả đinh tán kết cấu cường độ cao. Cung cấp khả năng giám sát lực kéo và theo dõi dữ liệu chính xác để đảm bảo chất lượng.
Lựa chọn đầu mũi: Mỗi đường kính đinh tán yêu cầu một đầu mũi tương ứng. Việc thay đổi mũi đinh tán là cần thiết khi thay đổi kích thước đinh tán. Một số công cụ cung cấp hệ thống thay đổi nhanh chóng để đạt hiệu quả sản xuất.
Các mối nối đinh tán mù thường được thiết kế cho tải trọng cắt (lực song song với mặt phẳng khớp), không phải tải trọng kéo sơ cấp (lực kéo vật liệu ra xa nhau).
Độ bền cắt là lực tối đa mà đinh tán có thể chịu được vuông góc với trục của nó. Đây là thông số thiết kế chính cho hầu hết các mối ghép nối.
Độ bền kéo là lực kéo tối đa mà đinh tán có thể chịu được dọc theo trục của nó. Nói chung thấp hơn cường độ cắt đối với hầu hết các loại đinh tán mù.
Hiệu suất mỏi: Đinh tán mù có khả năng chống mỏi thấp hơn so với đinh tán đặc do thân rỗng và sự tập trung ứng suất tại lỗ trục gá. For cyclic loading applications, structural rivets or high‑strength types (such as monel or steel) shall be considered.
Khuyến nghị về thiết kế mối nối: Sử dụng nhiều đinh tán theo kiểu so le thay vì một đinh tán đơn lẻ ở mối nối chịu tải nặng. Khoảng cách tối thiểu giữa các đinh tán là đường kính đinh tán 3× để tránh vật liệu bị suy yếu.
Các vật liệu khác nhau khi tiếp xúc sẽ tạo ra nguy cơ ăn mòn điện. Chọn vật liệu đinh tán tương thích với vật liệu cơ bản.
| Vật liệu cơ bản | Chất liệu đinh tán được đề xuất |
| Tấm nhôm | Nhôm (có thể chấp nhận trục gá bằng thép) |
| Thép tấm (sơn/không sơn) | Thép (mạ kẽm) hoặc thép không gỉ |
| Tấm thép không gỉ | Thép không gỉ |
| Hợp kim đồng | Đồng thau hoặc đồng |
| Môi trường biển | Monel hoặc thép không gỉ 316 |
Quy tắc: Đinh tán phải là cực âm (cao quý hơn) so với vật liệu cơ bản để tránh sự ăn mòn nhanh chóng của vật liệu cơ bản. Nếu không chắc chắn, hãy cách nhiệt bằng keo hoặc miếng đệm.
Đinh tán kín: Có phần thân kín giúp ngăn nước hoặc khí rò rỉ qua trung tâm. Được sử dụng trong các ứng dụng chống thấm nước, bình chịu áp lực và các công trình chịu tác động của thời tiết.
Đinh tán đa kẹp: Được thiết kế để đáp ứng phạm vi kẹp rộng hơn, giảm yêu cầu tồn kho. Thích hợp cho các ứng dụng có độ dày vật liệu khác nhau.
Đinh tán tự xuyên (SPR): Được lắp đặt mà không cần khoan trước lỗ. Đinh tán xuyên qua lớp trên cùng và bắn vào lớp dưới cùng. Được sử dụng trong lắp ráp thân ô tô, đặc biệt là các mối nối bằng nhôm và vật liệu hỗn hợp.
Đinh tán thân gãy: Đầu trục gá vẫn được giữ trong thân đinh tán sau khi lắp đặt, ngăn không cho trục gá rơi ra ngoài. Cần thiết trong các ứng dụng mà trục gá lỏng lẻo có thể gây ô nhiễm (chế biến thực phẩm, điện tử).
Đinh tán có rãnh: Thân có rãnh để cải thiện hiệu suất kéo lên trên các vật liệu mềm như nhựa, gỗ hoặc vật liệu tổng hợp.
Đinh tán phải được bảo quản trong điều kiện khô ráo, sạch sẽ, bảo vệ khỏi độ ẩm và chất gây ô nhiễm. Đinh tán nhôm và thép có thể bị oxy hóa trong môi trường ẩm ướt, ảnh hưởng đến hiệu suất cài đặt và khả năng chống ăn mòn.
Bảo quản trong bao bì gốc cho đến khi sử dụng
Giữ độ ẩm khu vực bảo quản dưới 60%
Tránh tiếp xúc với dầu, dung môi, bụi công nghiệp
Luân chuyển hàng tồn kho theo nguyên tắc nhập trước xuất trước
Đinh tán được bảo quản trong thời gian dài (trên 24 tháng) phải được kiểm tra độ ăn mòn hoặc xuống cấp trước khi sử dụng
Kiểm tra trực quan (kiểm tra cài đặt):
Đầu nhà máy phẳng và đồng tâm
Vết gãy của trục gá sạch sẽ và có thể nhìn thấy bên dưới đầu
Không có vết nứt hoặc biến dạng ở hai bên
Kiểm tra độ bền kéo: Định kỳ kéo mẫu đinh tán bằng máy kiểm tra độ bền kéo để xác nhận các giá trị lực cắt và độ bền kéo đáp ứng các thông số kỹ thuật. Mẫu tối thiểu: 5 đinh tán mỗi lô.
Kiểm tra độ bám: Xác minh rằng chiều dài trục gá còn lại bên trong đinh tán đã đặt nằm trong giới hạn chấp nhận được (thường là 0,5 ~ 1,5 mm dưới bề mặt đầu).
Kiểm tra phá hủy: Các đinh tán được chọn theo mặt cắt ngang để kiểm tra sự hình thành đầu mù và xác nhận đủ biến dạng vật liệu. Điều này đặc biệt quan trọng trong quá trình xác thực quy trình và xác thực thay đổi công cụ.
| Vấn đề | Kiểm tra ngay lập tức | Giải pháp |
| Đinh tán quay trong lỗ | Đường kính lỗ quá lớn | Thay thế bằng đinh tán có đường kính lớn hơn; kích thước lỗ chính xác |
| Không thể chèn đinh tán | Đường kính lỗ quá nhỏ | Khoét lỗ theo kích thước chính xác |
| Dụng cụ không thể kéo | Đầu mũi không đúng hoặc hàm dụng cụ bị mòn | Thay thế mũi; công cụ dịch vụ |
| Trục gá gãy quá sớm | Phạm vi cầm nắm quá ngắn | Sử dụng đinh tán có độ bám lâu hơn |
| Trục gá sẽ không bị vỡ | Lực kéo không đủ | Sử dụng công cụ mạnh mẽ hơn; kiểm tra áp suất không khí |
| Đầu mù không hình thành | Đinh tán quá dài hoặc dụng cụ bị trục trặc | Xác minh phạm vi cầm nắm; kiểm tra hoạt động của dụng cụ |
| Vật liệu riêng biệt sau khi cài đặt | Lực kẹp không đủ | Rút ngắn phạm vi cầm nắm; tăng độ chính xác phù hợp với lỗ |
This guide provides fundamental reference for selection and installation of blind rivets. Đối với các ứng dụng quan trọng, hãy tham khảo thông số kỹ thuật của nhà sản xuất và thực hiện kiểm tra chất lượng trên các bộ phận đại diện trước khi sản xuất.
